xiazaijifen0
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2025-06-23
查看xiazaijifen0的 主題 / 回貼
樓主  發表于: 2023-12-13 08:20
現有一個400W的伺服電機，一個觸摸屏，一個三菱PLC FX3U，一個步進電機，這種配置，要用多大的空開，要用多大的開關電源呢？
先謝過大佬們了！！！
矽能工控
自動化編程維護改造升級，微信同電話
級別: 略有小成
精華主題: 0
發帖數量: 386 個
工控威望: 436 點
下載積分: 1407 分
在線時間: 298(小時)
注冊時間: 2020-05-30
最后登錄: 2025-10-11
查看矽能工控的 主題 / 回貼
1樓  發表于: 2023-12-13 08:29
預算還有插座什么的一般用20A內的空開，電源100W內，
西能自動化，承接非標自動機電控電路電器設計安裝維護維修，電聯18962034521
麥克朱
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 836 點
下載積分: 304 分
在線時間: 254(小時)
注冊時間: 2022-07-11
最后登錄: 2025-10-13
查看麥克朱的 主題 / 回貼
2樓  發表于: 2023-12-13 09:54
電流×電壓=功率,沒有其他東西6A都夠了 開關電源看你步進需要多少A 乘一下電壓再往上挑就好
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 483 個
工控威望: 2613 點
下載積分: 9561 分
在線時間: 517(小時)
注冊時間: 2008-10-17
最后登錄: 2025-10-13
查看小侯的 主題 / 回貼
3樓  發表于: 2023-12-13 11:47

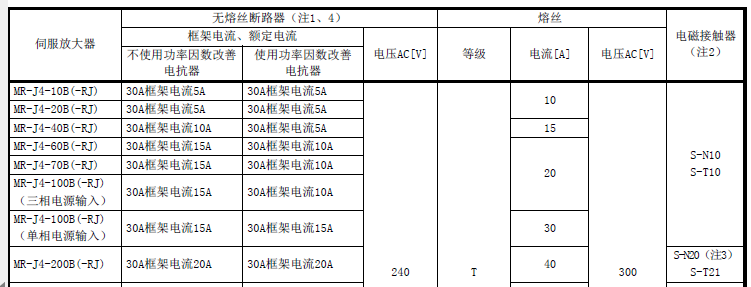

一般來說伺服電機手冊內有搭配的周邊
像是MR-J4-40B，有電抗器只要5A無熔絲開關，沒有電抗要10A無熔絲開關
接下來就是整個系統內耗電
像PLC、電源供應器這些都有資料可以查詢
觸控屏我會抓50W直流，其他的IO元件看有無直流消耗，不然應該會配100W直流電源供應器
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2140 點
下載積分: 11242 分
在線時間: 884(小時)
注冊時間: 2007-08-28
最后登錄: 2025-10-13
查看yerong的 主題 / 回貼
4樓  發表于: 2023-12-13 12:45
總空開16A足夠了    驅動器5A  開關電源相同框號選大不選小
xiazaijifen0
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2025-06-23
查看xiazaijifen0的 主題 / 回貼
5樓  發表于: 2023-12-13 14:18
謝謝諸位指教...我一直以為，400W伺服電機，要400W的開關電源...
冠軍歐洲
級別: 略有小成
精華主題: 0
發帖數量: 224 個
工控威望: 317 點
下載積分: 2714 分
在線時間: 767(小時)
注冊時間: 2018-10-19
最后登錄: 2025-10-13
查看冠軍歐洲的 主題 / 回貼
6樓  發表于: 2023-12-14 11:50
交流伺服不需要開關電源供電，一個步進電機如果是24v供電的話需要考慮開關電源容量，與多大的步進有關系，86電機300W，57電機100W左右。
