樓主  發表于: 2023-12-13 09:20

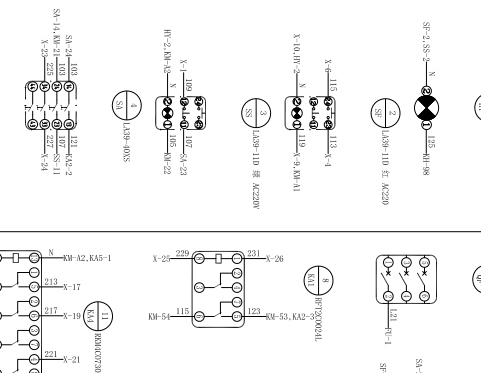

圖片：
這個圖紙我完全沒有搞明白或者說看懂，各位大佬看看這個圖紙畫的標注嗎？感謝！
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1679 個
工控威望: 7161 點
下載積分: 44917 分
在線時間: 964(小時)
注冊時間: 2009-11-16
最后登錄: 2025-12-09
查看honggun的 主題 / 回貼
1樓  發表于: 2023-12-13 12:42
這是給你按鈕的接線詳細圖
guafa58
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 311(小時)
注冊時間: 2010-10-28
最后登錄: 2025-12-08
查看guafa58的 主題 / 回貼
2樓  發表于: 2023-12-13 15:03
這個是  接線圖，要搞明白，應該還有  原理圖 ，什么崗位 看什么圖 即可
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2498 個
工控威望: 3159 點
下載積分: 13252 分
在線時間: 684(小時)
注冊時間: 2008-08-03
最后登錄: 2025-12-09
查看卓發智能的 主題 / 回貼
3樓  發表于: 2023-12-13 16:23
具體的接線標號都有了，樓主想問什么呢，是看不懂，還是某個地方有疑惑呢？
相信自我！
時光雜貨鋪
級別: 正式會員
精華主題: 0
發帖數量: 51 個
工控威望: 92 點
下載積分: 772 分
在線時間: 29(小時)
注冊時間: 2023-11-29
最后登錄: 2024-11-19
查看時光雜貨鋪的 主題 / 回貼
4樓  發表于: 2023-12-13 17:09

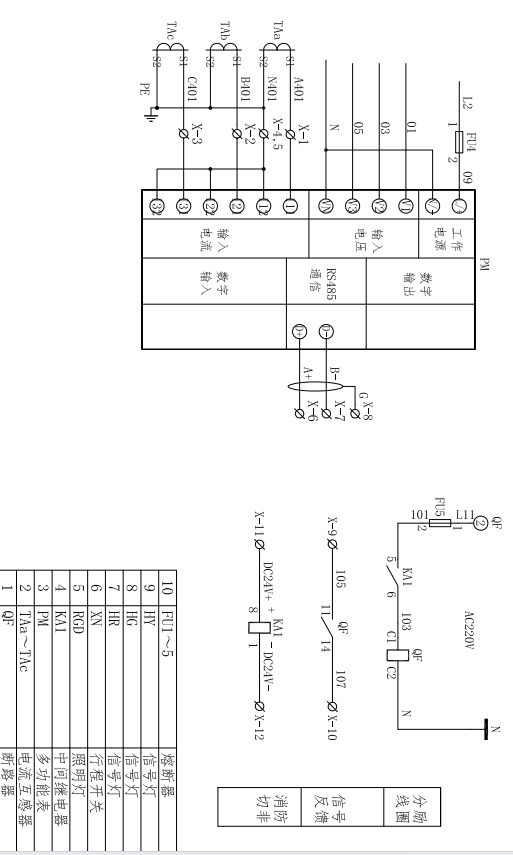

圖片：
這個就是原理圖，哥們我確實沒有看太懂，請各位大佬指導，非常感謝！
bifujian100
苦海無邊
級別: 論壇先鋒
精華主題: 0
發帖數量: 1240 個
工控威望: 1556 點
下載積分: 6003 分
在線時間: 73(小時)
注冊時間: 2023-12-12
最后登錄: 2025-12-04
查看bifujian100的 主題 / 回貼
5樓  發表于: 2023-12-15 15:11
圖畫的不錯
山坡羊·潼關懷古
元·張養浩

峰巒如聚，波濤如怒，山河表里潼關路。
望西都，意躊躇。
傷心秦漢經行處，宮闕萬間都做了土。

興，百姓苦；亡，百姓苦。（神之預言）
森利德
向大佬學習 向大佬致敬
級別: 工控俠客
精華主題: 0
發帖數量: 875 個
工控威望: 3074 點
下載積分: 9601 分
在線時間: 266(小時)
注冊時間: 2023-01-16
最后登錄: 2025-12-09
查看森利德的 主題 / 回貼
6樓  發表于: 2023-12-18 11:31
引用
引用第4樓時光雜貨鋪于2023-12-13 17:09發表的  :
這個就是原理圖，哥們我確實沒有看太懂，請各位大佬指導，非常感謝！

這還是接線圖哦
